樹脂静電塗装でムラが発生する理由とは？
1. 樹脂静電塗装でムラが発生する原因

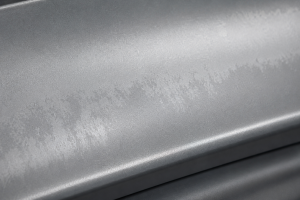

1-1. 樹脂塗装のムラとはどのような状態か
樹脂塗装における「ムラ」とは、塗装後の表面に色・艶・膜厚・質感のばらつきが現れる不良のことです。見た目には、部分的に色が薄い、濃い、艶が違う、ザラついて見える、光の当たり方によって模様のように見える、といった状態として確認されます。自動車部品、家電部品、産業機器カバー、意匠部品などでは、わずかなムラでも外観不良として扱われることがあります。
特に樹脂静電塗装では、塗料を帯電させて部品に付着させるため、塗着効率を高めやすい一方で、条件が合っていないと塗膜が均一にならないことがあります。金属部品と異なり、樹脂は導電性が低く、帯電状態やアースの取り方、前処理の状態によって塗料の付き方が変わります。そのため、同じ塗料・同じ設備で塗装していても、部品形状や材質、表面状態によってムラが発生することがあります。
ムラの原因を正しく見極めるには、「見た目が悪い」という一言で済ませるのではなく、色ムラなのか、艶ムラなのか、膜厚ムラなのか、塗着ムラなのかを分けて考えることが重要です。原因によって必要な対策が変わるため、まずはムラの種類を整理することが改善の第一歩になります。
1-2. 色ムラ・艶ムラ・膜厚ムラの違い
樹脂塗装で発生するムラには、いくつかの種類があります。代表的なものが、色ムラ、艶ムラ、膜厚ムラです。これらは見た目には似ていることもありますが、原因や対策は異なります。
色ムラは、塗装面の色調が部分的に異なって見える不良です。塗料の撹拌不足、吐出量のばらつき、膜厚不足、下地の透け、塗装回数の違いなどによって発生します。特にメタリック調やパール調、濃色系の塗装では、わずかな塗布量の差や塗装方向の違いが色ムラとして目立つ場合があります。
艶ムラは、光沢の出方が場所によって異なる不良です。ある部分だけ艶が高い、または艶が引けて見えるといった状態です。塗料の粘度、乾燥条件、膜厚差、塗装環境の温湿度、下地の粗さなどが影響します。樹脂成形品の場合、成形時のフローマークや表面粗さが塗装後に艶ムラとして現れることもあります。
膜厚ムラは、塗膜の厚さが均一でない状態です。膜厚が薄い部分では下地が透けたり、耐久性が不足したりすることがあります。逆に膜厚が厚すぎる部分では、タレ、乾燥不良、割れ、外観ムラの原因になります。静電塗装では、部品形状やアース状態によって塗料が付きやすい部分と付きにくい部分が生まれるため、膜厚ムラが発生しやすい箇所を把握することが重要です。
1-3. 樹脂素材の表面状態や帯電性がムラを引き起こす原因
樹脂静電塗装では、樹脂素材そのものの性質がムラの発生に影響します。樹脂は金属に比べて導電性が低く、静電塗装時に塗料の付き方が不安定になる場合があります。帯電しやすい素材や、表面状態にばらつきがある部品では、塗料が均一に付着せず、ムラとして現れることがあります。
また、樹脂成形品の表面には、離型剤、油分、指紋、ホコリ、静電気による異物などが付着している場合があります。これらが残ったまま塗装を行うと、塗料が均一に濡れず、部分的なはじき、艶ムラ、色ムラにつながります。特に外観部品では、成形品の表面状態がそのまま仕上がり品質に影響するため、塗装前の洗浄・脱脂・除電が重要です。
さらに、樹脂の種類によっても塗装性は異なります。PPのように塗料が密着しにくい材料では、前処理やプライマーが不十分だと塗膜の付き方が不安定になります。ABSは比較的塗装しやすい材料ですが、表面汚染や成形条件の影響を受けることがあります。PCは塗料や溶剤との相性によって白化やクラックが起こる場合があり、ムラに見える外観不良につながることもあります。
つまり、ムラは塗装作業だけでなく、材料特性、成形状態、表面汚染、帯電状態が複合的に関係して発生します。
1-4. 静電塗装条件・アース不良による塗着ムラ
樹脂静電塗装で特に注意したいのが、静電条件やアース状態による塗着ムラです。静電塗装では、塗料に電荷を与え、部品側へ引き寄せることで塗着効率を高めます。しかし、電圧、ガン距離、吐出量、エア圧、塗装速度、部品の配置などが適切でないと、塗料の付き方が不均一になります。
樹脂部品は金属部品と異なり、素材自体が電気を通しにくいため、アースの取り方や治具の設計が重要になります。アースが不安定な場合、塗料が狙った通りに付着せず、部分的に薄付きになったり、逆に塗料が集中して厚付きになったりすることがあります。その結果、膜厚ムラ、色ムラ、艶ムラが発生します。
また、静電効果が強すぎると、エッジ部や角部に塗料が集中し、平面部や奥まった部分に塗料が付きにくくなることがあります。反対に、電圧が低すぎると塗着効率が下がり、均一な膜厚を確保しにくくなります。複雑な形状の部品では、凹部や裏側、リブ周辺に塗料が入りにくく、塗り込み不足としてムラが発生することもあります。
静電塗装のムラ対策では、設備条件を感覚で調整するのではなく、電圧、吐出量、ガン距離、塗装速度、アース状態を数値で管理することが重要です。
1-5. 部品形状・治具・作業条件による塗り込み不足
樹脂塗装のムラは、部品形状や治具設計によっても発生します。特に自動車部品や産業機器部品では、リブ、凹凸、深いポケット形状、エッジ、曲面、肉厚差などを持つ複雑な部品が多く、塗料が均一に回りにくい箇所が生まれます。
塗装しにくい形状では、平面部はきれいに塗れていても、凹部や側面、裏側、角部に塗料が十分に届かず、薄付きや色ムラが発生することがあります。反対に、塗料が溜まりやすい部分では膜厚が厚くなり、艶ムラやタレの原因になります。部品をどの向きで治具にセットするか、どの角度から塗装するかによっても仕上がりは変わります。
治具の影響も重要です。治具が塗装面を隠している場合や、部品の保持位置が不安定な場合、塗り残しや塗着ムラが発生します。また、治具のアース性が悪いと静電効果が安定せず、膜厚ばらつきにつながります。治具に古い塗膜や汚れが付着していると、塗装中に異物が発生したり、接触部の仕上がりに影響したりすることもあります。
作業条件としては、作業者ごとのガンの動かし方、塗装距離、重ね幅、塗装スピードの違いもムラの原因になります。手吹き工程では特に作業の標準化が重要です。
1-6. 塗料粘度・乾燥条件・環境変化による仕上がりムラ
ムラの原因は、塗装対象や設備だけでなく、塗料や乾燥条件、工場環境にもあります。塗料粘度が適正でない場合、霧化状態が安定せず、塗膜の肌や艶、膜厚にばらつきが出やすくなります。粘度が高すぎるとザラつきやオレンジピール状の肌になりやすく、低すぎるとタレや薄付きにつながることがあります。
塗料の撹拌不足も色ムラの原因になります。顔料や添加剤が均一に分散していない状態で塗装すると、部品ごと、または同一部品内で色調や艶に差が出ることがあります。特にメタリック、パール、艶消し系の塗料では、塗料管理及び塗装条件のわずかな違いが外観に影響しやすいため注意が必要です。
乾燥条件も仕上がりに大きく関係します。乾燥温度が高すぎる、または低すぎる場合や、乾燥時間が不十分な場合、艶引け、乾燥ムラ、硬化不足が発生することがあります。部品形状によって温まり方が異なると、同じ乾燥炉を通していても部位ごとに仕上がり差が出る場合があります。
さらに、塗装環境の温湿度も無視できません。湿度が高いと白化や艶ムラが発生しやすくなる場合があり、温度変化によって塗料粘度や乾燥速度も変わります。季節や時間帯によってムラの発生率が変わる場合は、塗料条件だけでなく、環境管理にも目を向ける必要があります。
樹脂静電塗装のムラを改善するには、単に「塗り方を変える」だけでは不十分です。素材、前処理、静電条件、治具、塗料、乾燥、環境までを一つずつ確認し、どこでばらつきが生まれているのかを切り分けることが重要です。
2. 樹脂静電塗装のムラ対策と外注先に求める品質管理
2-1. ムラ対策は現象別に行うことが重要
樹脂静電塗装でムラが発生した場合、まず行うべきことは、ムラの種類を正しく切り分けることです。ひとことで「ムラ」といっても、色ムラ、艶ムラ、膜厚ムラ、塗着ムラ、乾燥ムラなど、さまざまな状態があります。原因が異なれば、必要な対策も変わります。
例えば、色ムラが発生している場合は、塗料の撹拌不足、膜厚不足、吐出量のばらつき、下地の透けなどが疑われます。シルバー系ならメタルの立ち具合によりムラが発生します。艶ムラの場合は、膜厚差、乾燥条件、塗料粘度、下地の粗さ、温湿度変化などが関係している可能性があります。膜厚ムラの場合は、ガン距離、塗装速度、電圧、部品形状、治具配置、アース状態などを確認する必要があります。
ムラ対策では、現場感覚だけで「塗り方を変える」「もう一度塗る」といった対応をしても、根本解決につながらないことがあります。品質管理担当や生産技術担当は、発生部位、発生頻度、塗装条件、塗料ロット、作業者、温湿度、膜厚測定結果などを記録し、どこでばらつきが生まれているのかを確認することが重要です。ムラの現象を分類し、原因別に対策することで、再発防止につながります。
2-2. 洗浄・脱脂・除電で塗装前の状態を整える
樹脂静電塗装のムラを防ぐには、塗装前の表面状態を安定させることが欠かせません。樹脂成形品の表面には、離型剤、油分、指紋、ホコリ、静電気による異物などが付着していることがあります。これらが残ったまま塗装すると、塗料の濡れ方が部分的に変わり、色ムラ、艶ムラ、はじき、密着不良につながります。
特に樹脂部品は金属に比べて帯電しやすく、ホコリや微細な異物を引き寄せることがあります。塗装前にエアブローを行っても、除電が不十分な場合は、すぐに異物が再付着することがあります。また、帯電状態が部品ごとに異なると、静電塗装時の塗料の付き方にもばらつきが出ます。その結果、同じ条件で塗装しているにもかかわらず、部品ごとに膜厚や艶が変わることがあります。
洗浄や脱脂では、樹脂材質に合った方法を選ぶことが重要です。強い溶剤を使用すれば汚れは落ちやすくなりますが、素材によっては白化、クラック、変形を引き起こす可能性があります。PP、ABS、PCなど、樹脂ごとの特性を考慮しながら、洗浄力と素材への影響のバランスを取る必要があります。
ムラ対策としては、塗装前の洗浄・脱脂・除電を標準化し、作業者やロットによってばらつかない工程にすることが大切です。前処理が安定すれば、塗装条件の調整も効果を確認しやすくなります。
2-3. 電圧・吐出量・ガン距離・塗装速度を管理する
樹脂静電塗装では、塗装条件のわずかな違いがムラにつながります。特に管理すべき項目は、電圧、吐出量、エア圧、ガン距離、塗装速度、重ね幅、塗装回数です。これらの条件が安定していないと、塗料の付着量が部位ごとに変わり、膜厚ムラや色ムラ、艶ムラが発生します。
電圧が高すぎると、エッジ部や角部に塗料が集中しやすくなり、平面部や奥まった部分に塗料が付きにくくなることがあります。反対に電圧が低すぎると、静電効果が十分に働かず、塗着効率が下がり、膜厚が安定しません。樹脂部品は導電性が低いため、金属部品と同じ条件で静電塗装しても、狙い通りの塗着にならない場合があります。
吐出量やエア圧も重要です。吐出量が多すぎるとタレや厚塗りになり、少なすぎると薄付きや下地透けにつながります。エア圧が適切でないと霧化状態が安定せず、塗膜肌や艶にばらつきが出ることがあります。また、ガン距離や塗装速度が作業者によって変わると、同じ部品でも仕上がりに差が出ます。
手吹き工程では、作業条件を数値化し、標準作業として管理することが重要です。ロボット塗装の場合でも、ティーチング条件、部品姿勢、ガン速度も、塗装順序を見直すことで、膜厚ムラを改善できる場合があります。
2-4. 治具設計・アース・部品配置を見直す
樹脂静電塗装のムラ対策では、治具設計やアース状態の見直しも重要です。静電塗装では、塗料を電気的に引き寄せて塗着させるため、部品側の電気的な状態が安定していないと、塗膜が均一になりません。特に樹脂部品は金属に比べて導電性が低いため、治具やアースの取り方によって塗料の付き方が変わりやすくなります。
アースが不安定な場合、塗料が付きやすい部位と付きにくい部位が生まれ、膜厚ムラや色ムラが発生します。治具に古い塗膜が付着していると、通電状態が悪くなったり、部品の保持が不安定になったりすることがあります。定期的な治具清掃や塗膜除去、接点管理、治具交換基準の設定が必要です。
部品配置もムラに影響します。部品同士の間隔が近すぎると、塗料の回り込みが悪くなったり、エアの流れが乱れたりします。凹部や裏側、深いポケット形状がある部品では、塗装ガンの角度や部品の向きによって塗り込み不足が発生します。エッジ部に塗料が集中し、奥まった部分に塗料が入りにくい場合もあります。
ムラが特定の部位に集中している場合は、塗料や塗装条件だけでなく、治具の保持位置、部品姿勢、アース接点、塗装ガンとの距離、部品同士の配置を確認することが大切です。治具改善によって、塗装条件を大きく変えずにムラを低減できるケースもあります。
2-5. 膜厚・色差・艶の検査基準を明確にする
ムラ対策を進めるうえで、検査基準を明確にすることも重要です。ムラは感覚的に判断されやすい不良のため、検査員や顧客によって「許容できる」「許容できない」の判断がばらつくことがあります。特に外観部品では、見る角度、照明条件、背景色、距離によって見え方が変わるため、基準が曖昧なままだと品質トラブルにつながります。
膜厚ムラに対しては、測定位置と膜厚範囲を決めておくことが必要です。どの部位を測定するのか、何点測定するのか、許容範囲はいくつかを明確にすることで、塗装条件の良否を判断しやすくなります。色ムラに対しては、色差計による測定や限度見本の作成が有効です。艶ムラに対しては、艶度測定や外観見本によって判断基準をそろえることができます。
また、ムラ不良が発生した場合は、発生部位、発生数、発生ロット、作業条件、温湿度、塗料ロットなどを記録し、傾向を把握することが大切です。特定の時間帯や特定の作業者、特定の部品形状でムラが増える場合、原因を絞り込みやすくなります。
検査基準と不良データが整っていれば、対策の効果も確認しやすくなります。例えば、電圧やガン距離を変更した後に膜厚ばらつきがどの程度改善したか、除電を強化した後に艶ムラが減ったかをデータで判断できます。感覚ではなく数値と見本で管理することが、量産品質の安定につながります。
2-6. 外注先変更を検討する際に確認すべきポイント
樹脂静電塗装でムラ不良が繰り返し発生している場合、外注先の変更を検討する企業もあります。ただし、外注先を選ぶ際には、価格や納期だけで判断するのではなく、ムラ不良を管理・改善できる体制があるかを確認することが重要です。
確認すべきポイントとしては、塗装前の洗浄・脱脂・除電工程が整っているか、静電塗装条件を数値で管理しているか、治具やアースの管理基準があるか、塗料粘度や温湿度を記録しているか、膜厚・色差・艶の検査体制があるかが挙げられます。また、不良が発生した際に、原因を切り分けて改善提案ができるかも重要な判断基準です。
品質管理担当や生産技術担当にとっては、塗装会社が単に「塗れる」だけでなく、「安定して同じ品質を出せるか」が重要です。購買担当にとっても、見積価格だけで判断すると、不良対応、選別、再塗装、納期遅延などの隠れたコストが増える可能性があります。ムラ不良が多い場合、結果的に安価な外注先ほど総コストが高くなることもあります。
外注先を見直す際は、試作時にムラの発生状況を確認し、量産時の管理方法まで確認することが大切です。限度見本や検査基準を事前にすり合わせ、不良発生時の報告体制や改善対応の流れを確認しておくと、量産後のトラブルを防ぎやすくなります。
樹脂静電塗装のムラは、素材、前処理、塗装条件、治具、アース、塗料、乾燥、検査基準が複雑に関係して発生します。だからこそ、ムラ対策では工程全体を見直し、原因を切り分け、数値と基準で管理できる塗装会社を選ぶことが重要です。
全国納品可能！樹脂塗装のことなら、幸南工業株式会社にお任せください
幸南工業株式会社は、自動車部品をはじめとする各種樹脂部品への塗装・表面処理サービスを全国のお客様へ提供しています。
PC樹脂、ABS樹脂、PP樹脂など、用途や素材特性に応じた塗装仕様をご提案し、外観品質・機能性・量産安定性を考慮した塗装加工に対応いたします。
樹脂部品の塗装では、素材との密着性、塗料選定、前処理、乾燥条件、外観品質の管理が重要です。幸南工業では、これまで培ってきた塗装・表面処理技術を活かし、お客様の製品用途や要求品質に合わせた最適な塗装をご提案します。
幸南工業の強み
・樹脂部品への高品質な塗装対応
樹脂塗装では、素材ごとの特性を理解したうえで、適切な塗料や前処理を選定することが重要です。
PC樹脂などのプラスチック部品では、密着不良やクラック、ムラ、ブツ、艶不良などのトラブルが発生することがあります。
幸南工業では、部品の材質・形状・使用環境・要求品質を確認し、意匠性と機能性を両立した塗装仕様をご提案します。自動車部品、産業機器部品、樹脂成形品など、さまざまな樹脂部品の塗装に対応可能です。
・素材や用途に応じた表面処理技術
樹脂部品の塗装では、単に色を付けるだけでなく、耐摩耗性、耐薬品性、耐候性、耐久性、意匠性など、製品に求められる性能を考慮する必要があります。
幸南工業では、樹脂塗装をはじめ、静電吹付塗装、各種表面処理など、多様な加工に対応しています。
外観を重視した意匠部品から、耐久性が求められる機能部品まで、お客様の用途に合わせた塗装・表面処理をご提案します。
・全国対応！試作から量産までスピーディーに対応
幸南工業は、日本全国のお客様に対応可能です。
愛知県下・中国に合わせて4箇所の拠点を持ち、試作から量産まで、さまざまなご依頼に迅速に対応いたします。
樹脂塗装では、試作段階での塗料選定や密着性評価、外観確認が非常に重要です。量産後の不具合を防ぐためにも、早い段階から塗装仕様を検討することで、品質と納期の両立をサポートします。
こんなお悩み、幸南工業が解決します！
「樹脂塗装を依頼したいが、どこに相談すればよいかわからない」
「樹脂部品の塗装で、密着不良や剥がれに困っている」
「塗装後にクラックや白化が発生しないか心配」
このようなお悩みをお持ちなら、ぜひ幸南工業にご相談ください。
お問い合わせはこちら
樹脂塗装やプラスチック部品への塗装・表面処理のご依頼は、幸南工業株式会社にお任せください。
遠隔商談可能、迅速な見積もり対応で、お客様の材質・形状・用途・要求品質に合わせた最適な塗装・表面処理をご提案いたします。
お電話でのお問い合わせ：0533-66-0050
メールでのお問い合わせ：ホームページ内お問い合わせフォーム
https://www.kounan-web.co.jp/contact/
幸南工業の塗装・表面処理について、
詳しくはホームページをご覧ください↓
https://www.kounan-web.co.jp/coating02/
